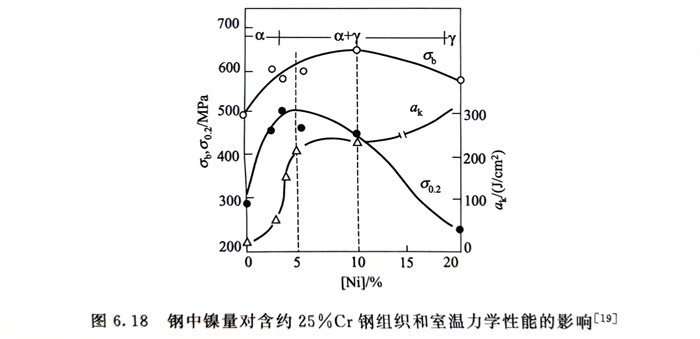

圖6.18系浙江至德鋼業(yè)有限公司試驗(yàn)取得的結(jié)果。在含25％Cr雙相不銹鋼管的情況下，加入不同鎳量，調(diào)整不同的鉻當(dāng)量／鎳當(dāng)量以獲得不同的相比例并測(cè)定了它們的力學(xué)性能。可以看出，隨鋼中鎳量的增加，此鋼從單相鐵素體向α＋γ雙相組織過渡，當(dāng)含鎳量約達(dá)18％時(shí)，又基本上系單相奧氏體。在雙相區(qū)內(nèi)，當(dāng)含鎳量在約5％時(shí)，鋼的屈服強(qiáng)度達(dá)到最高值，此時(shí)的a／γ比例并不到1：1，鎳量再增加，y量加大，則屈服強(qiáng)度明顯下降；當(dāng)含鎳量約達(dá)10％，此時(shí)γ量已超過50％，鋼的抗拉強(qiáng)度達(dá)到最高值，隨后稍有下降；而鋼的沖擊韌性值則隨鎳量增加、γ相量的增多而提高，達(dá)單一奧氏體組織時(shí)，此鋼具有最高的沖擊韌性值。

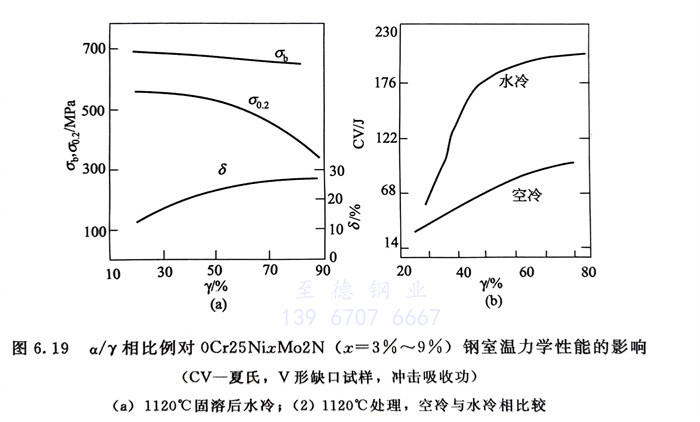

  圖6.19系含3％～9％Ni的0Cr25NixMo2N雙相不銹鋼管，經(jīng)不同固溶處理后的相比例對(duì)鋼的力學(xué)性能的影響。可以看出，隨γ奧氏體量增加，屈服強(qiáng)度明顯下降，而伸長(zhǎng)率和沖擊功則明顯上升，此結(jié)果與圖6.18的結(jié)果基本一致。圖中冷卻速度（水冷、空冷）不同，鋼的沖擊功差別較大，這顯示了鋼中鐵素體的存在，碳、氮化物析出的影響。

  研究表明，雙相不銹鋼管的力學(xué)性能中的強(qiáng)度，在很大程度上取決于α相量，而塑、韌性則取決于γ相量。但是，同一種雙相不銹鋼，由于固溶溫度不同，雖然也會(huì)具有不同相比例，但是，此時(shí)不僅相比例有變化，而且還會(huì)有其他相的溶解和析出以及兩相中合金元素的重新分配等的變化，與僅以合金元素即鉻當(dāng)量／鎳當(dāng)量來調(diào)整鋼的相比例相比，用熱處理溫度來調(diào)整相比例影響的因素較多。故雙相不銹鋼管多用合金元素來調(diào)整鋼的相比例。
