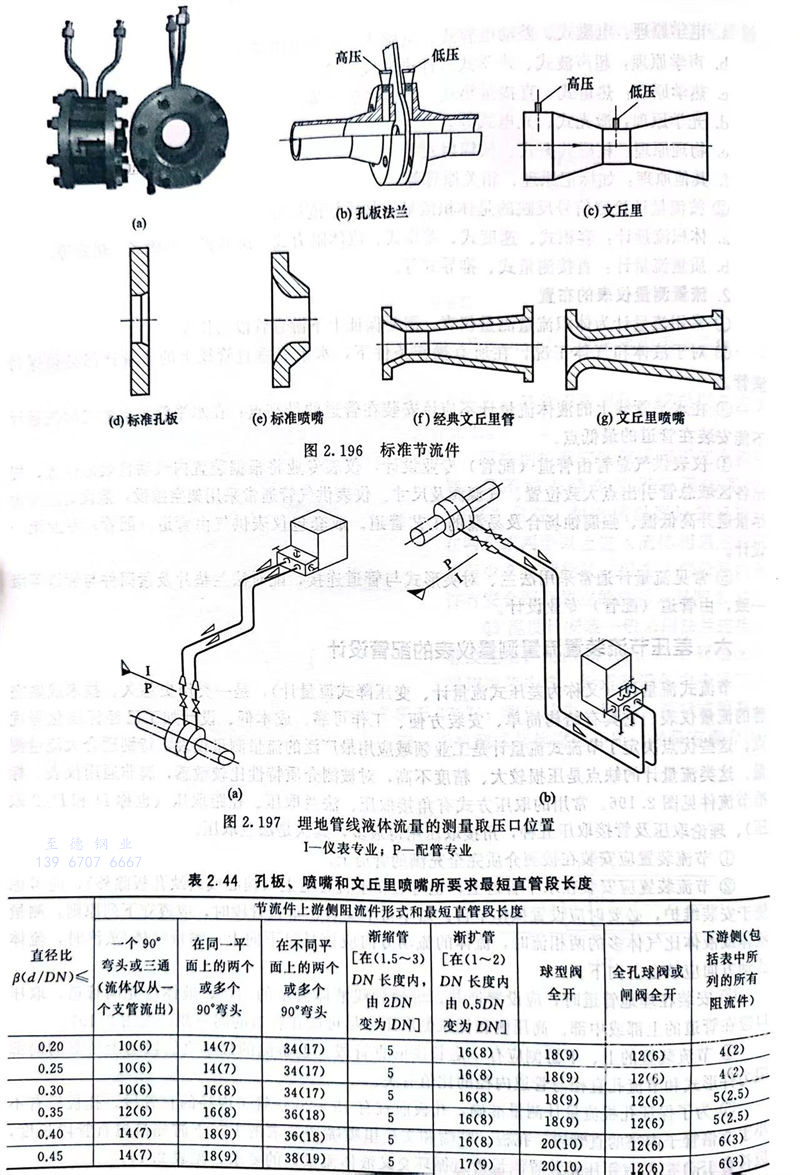

節流式流量計（又稱為差壓式流量計、變壓降式流量計），是一類歷史悠久、技術成熟完善的流量儀表。它具有結構簡單、安裝方便、工作可靠、成本低、設計加工已經標準化等優點。這些優點決定了節流式流量計是工業領域應用最廣泛的流量測量儀表，特別適合大流量測量。這類流量計的缺點是壓損較大、精度不高，對被測介質特性比較敏感，屬非通用儀表。標準節流件見圖2.196。常用的取壓方式有角接取壓、法蘭取壓、徑距取壓（也稱D和D／2取壓）、理論取壓及管接取壓五種，角接取壓用得最多，其次是法蘭取壓。

  ①. 節流裝置應安裝在被測介質完全充滿的管道上。

  ②. 節流裝置應安裝在水平管道上，也可裝在垂直管道上（偏心或圓缺孔板除外），應考慮便于安裝維護，必要時應設置操作平臺。若不得不安裝在垂直管段時，應遵守下列原則：測量液體或液體比氣體多的兩相流時，流體的流動方向應該是自下向上；測量氣體／蒸汽時，流體流動方向應該自上向下。

  ③. 安裝在埋地管道時，應設置地井。埋地管線液體流量的測量，液體應充滿管道，取壓口應在管道的上部或中部。高壓側和低壓側取壓口盡可能在管道的同一側，見圖2.197。

  ④. 節流裝置的上、下游側應有一定長度的直管段。上游側的最小直管段與上游側的局部阻力件形式和節流孔直徑與管道內徑的比值有關。

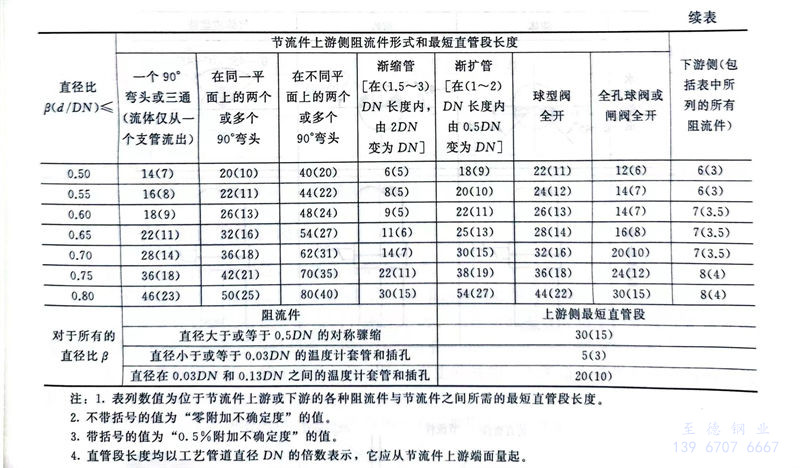

  ⑤.為了保證孔板流量計測量準確，孔板前宜有15～20倍管子內徑的直管段，孔板后有不小于5倍管子內徑的直管段，孔板、噴嘴和文丘里噴嘴所要求的上、下游側最短直管段長度，應符合ISO 5167《用壓差裝置測量管道循環交叉液體流量》的要求，見表2.44。

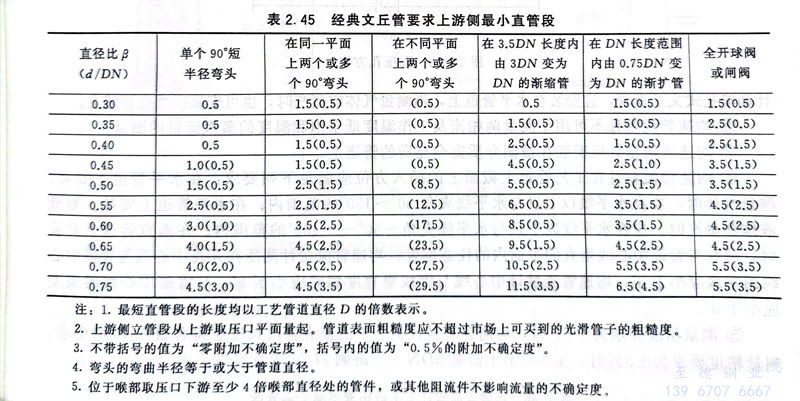

  ⑥. 經典文丘里管所要求的上游側最短直管段長度見表2.45，下游側直管段，從喉部取壓孔處起計算，應為喉管直徑的4倍。

注：1. 最短直管段的長度均以工藝管道直徑D的倍數表示。

      2. 上游側立管段從上游取壓口平面量起。管道表面粗糙度應不超過市場上可買到的光滑管子的粗糙度。

      3. 不帶括號的值為“零附加不確定度”，括號內的值為“0.5％的附加不確定度”。

      4. 彎頭的彎曲半徑等于或大于管道直徑。

      5. 位于喉部取壓口下游至少4倍喉部直徑處的管件，或其他阻流件不影響流量的不確定度。

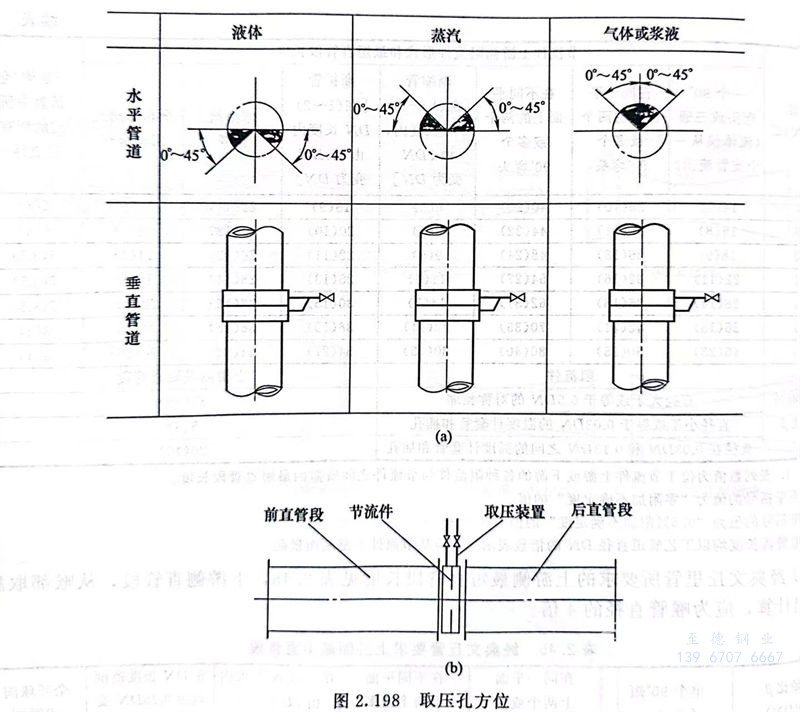

  ⑦. 取壓孔方位見圖2.198。

  ⑧. 節流裝置的上、下游直管段范圍內，不允許有溫度計套管、壓力接管、取樣接管、沖洗接管和排放接管等連接口。通常流量孔板、孔板法蘭、取壓短管及根部閥由儀表專業提供。孔板法蘭與管道采用焊接。孔板法蘭、取壓短管及根部閥由管道專業設計。
