色中涩-色中色综合-色中色资源-色中色网址导航-国产成+人+亚洲+欧美+日韩-国产成 人 综合 亚洲网

00Cr16Ni60Mo16W4 (Hastelloy C-276)

   Hastelloy C-276合金中外牌號： 美國UNS：N10276 ，德國DIN： NiMo16Cr15W  W-Nr: 2.4819  中國GB/T: NS 334  英國BS： NA 17D  化學成分標號：00Cr16Ni60Mo16W4

 （00Cr16Ni60Mo16W4 ）Hastelloy C-276 合金于1965年問世，1970年后采用爐外精煉工藝（AOD,VOD）進行生產，以獲得超低碳（C ≤ 0.02% )和高純度的合金內在質量。為了降低0Cr16Ni60Mo16W4合金的焊后和熱成型后晶間腐蝕的敏感性和脆性，克服Hastelloy C合金焊接后或熱成型后尚需要進行固溶處理的嚴重缺點，除降低碳含量（C ≤ 0.02% )外，還降低了合金中的硅含量到≤ 0.08%。降低碳含量可減少合金中的碳化物析出的數量；降低硅含量可減少合金中金屬間相的沉淀數量，從而達到提高合金耐晶間腐蝕性能的目的。與此同時，合金的塑性、韌性和加工成型也有極大的改善。

一、化學成分

   00Cr16Ni60Mo16W4 合金化學成分見下表，其特點是低碳、低硅。

二、耐蝕性能

  1. 全面腐蝕

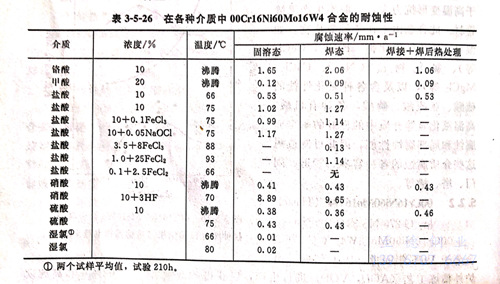

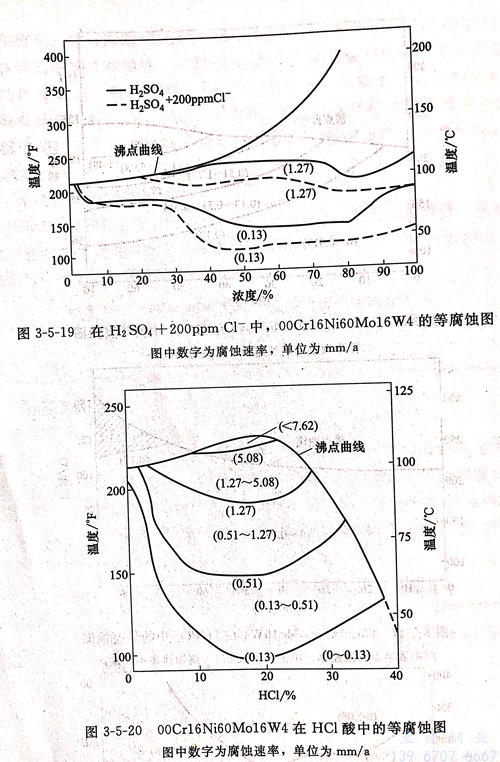

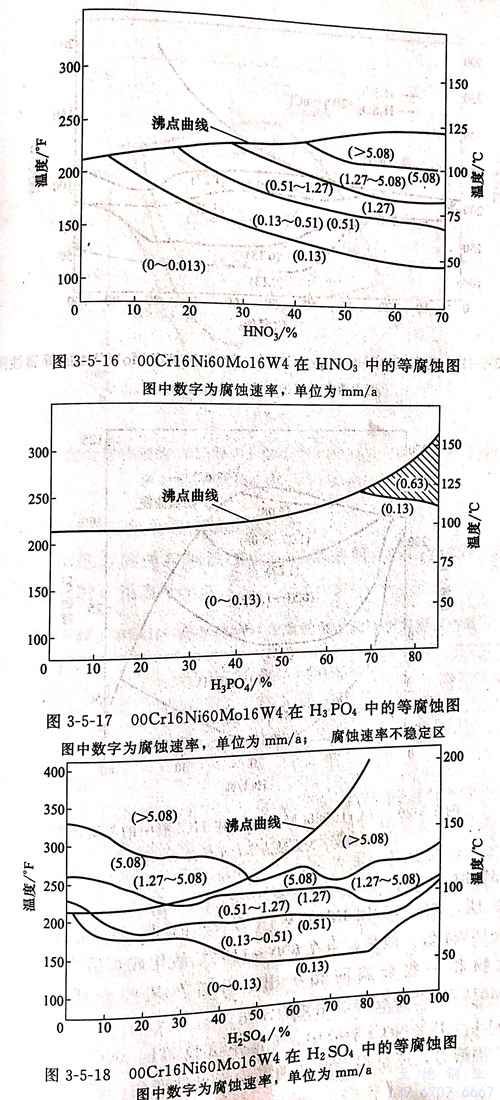

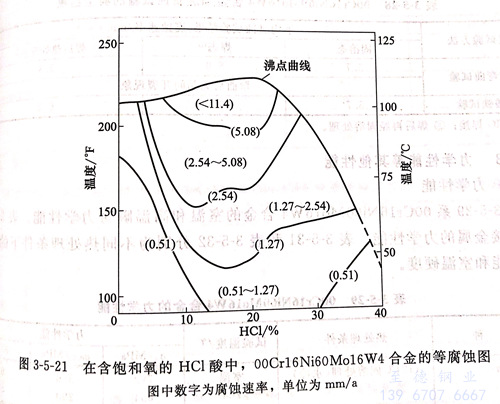

  一般情況0Cr16Ni60Mo16W4的腐蝕數據對00Cr16Ni60Mo16W4也是適用的。表3-5-26和圖3-5-16~圖3-5-21列出了該合金本身進行腐蝕試驗所取得的結果。顯然，00Cr16Ni60Mo16W4合金固溶態的耐蝕特點與0Cr16Ni60Mo16W4完全一致。因此，前述 0Cr16Ni60Mo16W4 合金的耐蝕性結果仍可適用于00Cr16Ni60Mo16W4合金。

  2. 局部腐蝕

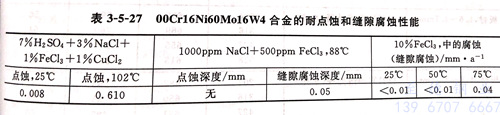

  試驗表明，00Cr16Ni60Mo16W4 合金的晶間腐蝕敏感性遠比0Cr16Ni60Mo16W4低。但是，當在600~1150℃敏化或焊后冷卻時，此合金中仍有二次碳化物和一些金屬間相析出，因而在某些介質條件下仍然影響00Cr16Ni60Mo16W4 合金在焊接用途的使用。在5%FeCl₃+10%NaCl溶液中，室溫下試驗72h,00Cr16Ni60Mo16W4合金無論是焊態、固溶態，還是焊后熱處理態均無點蝕產生。表3-5-27系在一些介質中，00Cr16Ni60Mo16W4 合金耐點蝕試驗結果。

  在10%FeCl₃ 中進行的縫隙腐蝕試驗結果標準，00Cr16Ni60Mo16W4  耐縫隙腐蝕性能也是較好的。

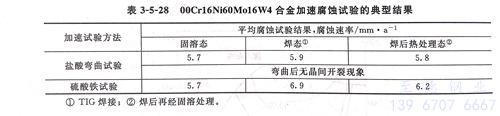

 3. 加速腐蝕試驗

   加速腐蝕試驗是為了迅速確定 Hastelloy C-276合金的耐蝕性是否滿足工廠實際腐蝕環境的需要。加速腐蝕試驗所選用的介質一般要較實際使用條件更加苛刻。對鎳鉻鉬型耐蝕合金而言，按規定要進行鹽酸彎曲試驗和硫酸鐵試驗。

   鹽酸彎曲試驗系10%沸騰HCI酸中試驗24小時，然后將試樣彎曲180°。焊接試樣則要求垂直于焊縫方向彎曲，且彎曲中部位要位于熱影響區。彎曲后的試樣在放大10倍下觀察有無晶間開裂現象。

   硫酸鐵試驗系在50%H₂SO₄+42g/LFe₂₍SO₄₎₃沸騰溶液中試驗24h。若有晶間腐蝕存在，則試樣的腐蝕會加速。對于Hastelloy C-276合金，可允許的最高腐蝕速率為1.02mm/月或12.24mm/a。

三、力學性能

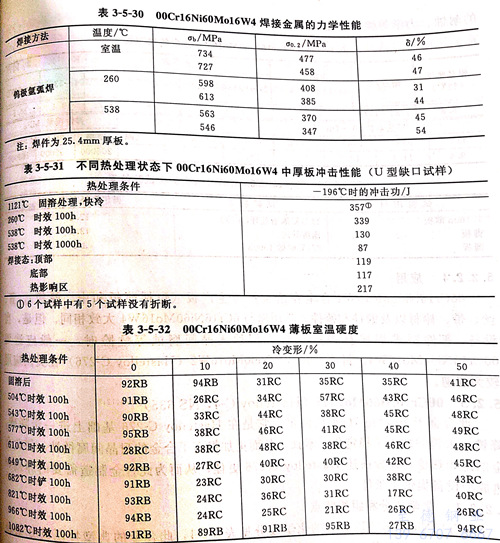

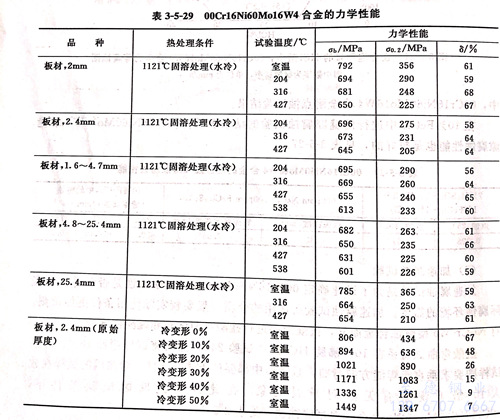

  表 3-5-29 系 00Cr16Ni60Mo16W4 合金的室溫和高溫瞬時力學性能。表 3-5-30 則系焊接金屬的力學性能。 表 3-5-31 和 表 3-5-32 分別為不同熱處理條件下的低溫沖擊性能和室溫硬度。

四、物理性能

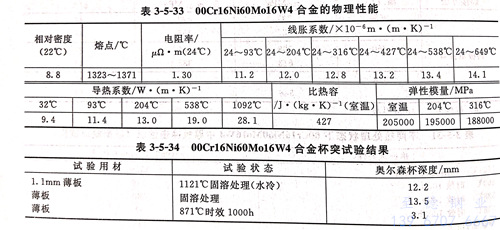

  00Cr16Ni60Mo16W4 合金的物理性能件下表

五、焊接性能

Hastelloy C-276合金焊接性能良好，可以采用通用的焊接方法進行焊接無特殊困難。而TIG、MIG和手工電弧焊則是最常用的。但當用于耐蝕用途時，不推薦選用乙炔焊方法。焊接過程中要防止熱輸入過大，對于埋弧焊更應特別注意。

六、冷熱加工及成型性能

  0Cr16Ni60Mo16W4合金冷加工并無特殊困難。但是，其熱加工則是鎳基耐蝕合金中較困難的一種。這并不是由于其熱塑性低，而是由于變形抗力大，加工工藝控制要求嚴格所致。圖3-5-14和圖3-5-15系國內對0Cr16Ni60Mo16W4合金的熱塑性進行試驗所取得的結果。顯然，電渣重熔冶煉可明顯提高此合金的熱塑性。合金鍛態的熱塑性高于鑄態。合金的熱加工及熱成型溫度以1000~1200℃為宜。

七、熱處理

 在沒有特殊規定和要求的情況下，Hastelloy C-276合金進行固溶處理，即在1121℃下加熱后急冷。在此種狀態下，Hastelloy C-276合金才具有最佳的耐蝕、力學綜合性能。

八、應用

Hastelloy C-276合金在冶金廠可生產板、管、絲、帶、棒材以及鍛件和鑄件。此合金由于在氯化物以及含各種有機酸的硫酸、亞硫酸、磷酸、各種有機酸、高溫氟化氫等介質中的良好的耐全面腐蝕和局部腐蝕性能，因此可制造耐這些介質腐蝕的各種容器、管道、閥門、塔、槽等。
