022Cr12Ni9Cu2NbTi、Custom 455 是一種超低碳的沉淀硬化馬氏體不銹鋼，具有高的強度和耐大氣腐蝕性。

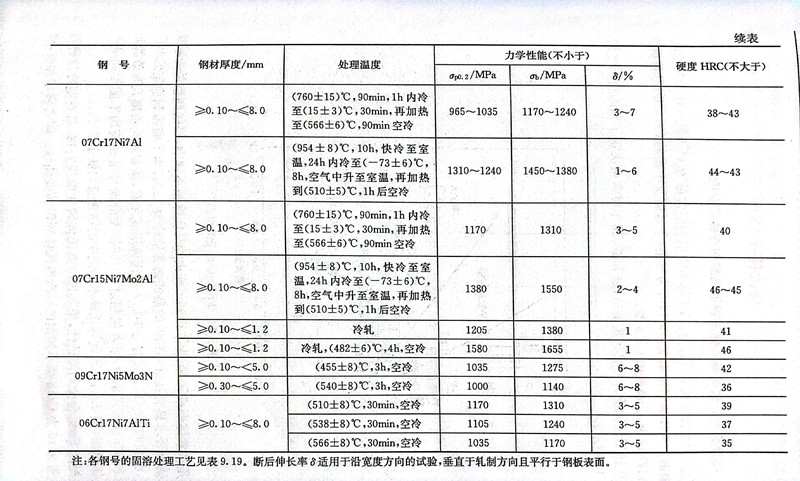

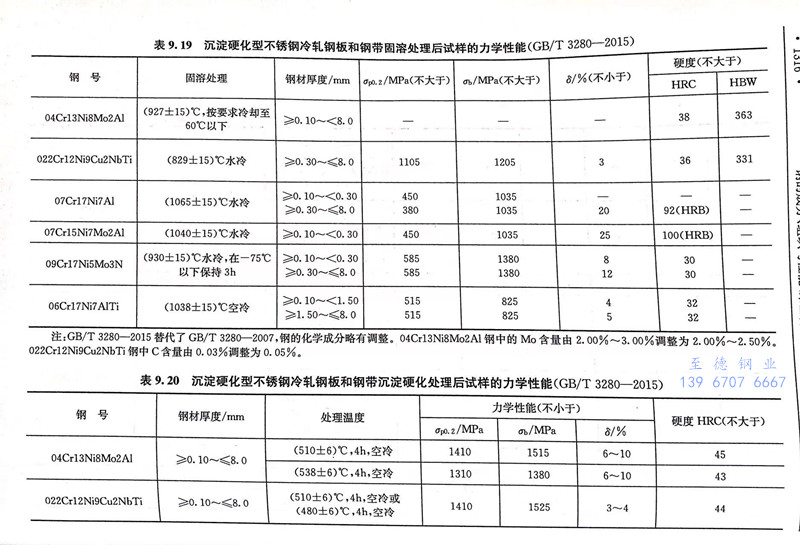

022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在溫度區(qū)間900～1260℃極易鍛造，適宜的鍛造加熱和均熱溫度為1040～1150℃，終鍛溫度應控制在815～925℃，可獲得較細的晶粒尺寸，鍛后空冷。鍛后應進行固溶處理，固溶溫度為816～843℃，隨后快冷，若截面較小可以水淬，組織為全馬氏體組織，硬度為30～35HRC。生產(chǎn)企業(yè)一般均以固溶狀態(tài)的產(chǎn)品供貨，用戶加工后只需進行時效處理以獲得最后的性能。時效溫度可在480～560℃選擇，保溫4h，空冷，時效后的尺寸變化僅為-0.001mm／mm。固溶和時效處理后鋼的力學性能見表9.19和表9.20。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在固溶處理后可以立即進行冷作加工。對于深沖或脹形工藝，由于變形是局部的，加工后須進行二次固溶處理（退火）。其他冷加工，如冷拉、冷軋，因為在固溶狀態(tài)的加工硬化率低，可進行較大變形量的冷加工，獲得較高的強度，而不需二次固溶處理。最后進行時效處理。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼可焊性優(yōu)良，可采用同成分的焊接材料進行焊接，一般不需焊前預熱和焊后熱處理。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在通常的大氣環(huán)境和淡水中有良好的抗蝕能力，在35℃食鹽水噴濺和室溫下5％FeCl3水溶液中的耐點蝕性能良好。Costom 455鋼在包括海洋大氣等多種腐蝕環(huán)境下的應力腐蝕性能是良好的，并隨時效溫度的提高而進一步得到改善。
