A 感應器銅導管的橫斷面形狀和尺寸

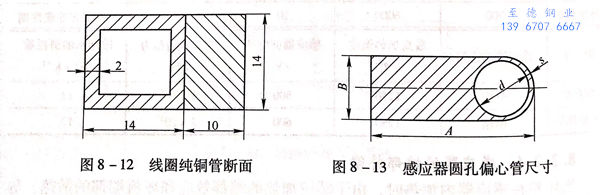

 對于中頻感應加熱爐的感應器，其感應線圈用的純銅管一般都采用方形或矩形截面的異形管（圖8-12).

  例如，國外一家鋼鐵公司建成了一套7200kW的中頻感應熱處理作業線，專門用于生產φ63~406mm的焊管和石油套管，滿足美國石油協會標準的要求。對于工頻感應加熱爐的加熱器，其感應線圈用的純銅管采用異形截面的圓孔偏心管（圖8-13).這是因為從載流面積和散熱條件來考慮，采用圓形偏心管較為有利。鋼管制造廠也可以按照設計的需要提供各種規格尺寸的圓孔偏心管。

  例如，德國的容克感應爐公司在為德國Schloemann 公司制造的10MN（1000t)立式穿孔機和31.5MN(3150t)臥式擠壓機配套的擠壓生產線提供的立式工頻感應加熱爐（感應器功率為750kW)和立式工頻感應再加熱爐（感應器的功率為600kW)采用的都是圓孔偏心管。

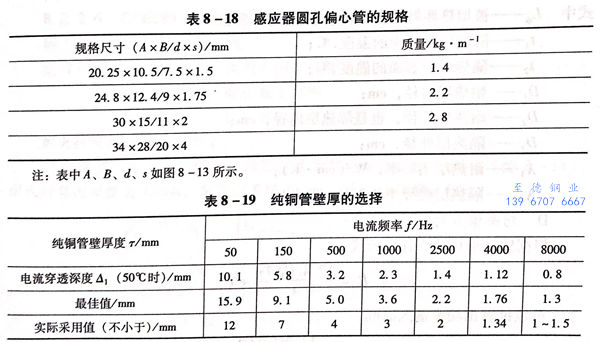

 感應器圓孔偏心管的規格見表8-18.純銅圓孔偏心管壁厚的選擇見表8-19.

  對于一定頻率的電流來說，導體厚度為該頻率下電流穿透深度的1.57倍時電阻值最小，感應器可以得到最好的電效率。在工程上，實際應用中一般導體厚度大于1.2倍電流穿透深度。

  若計算中平均取純銅的電阻率p=2×10^-6Ω·cm,按電流穿透深度計算可求得在不同電流頻率下線圈導體的電流透入深度值（表8-19),不同電流頻率下線圈純銅管的最佳壁厚及實際采用數可參考表中的數值，其中最佳壁厚是取T=1.57Δ₁,實際采用壁厚取T≥1.24。

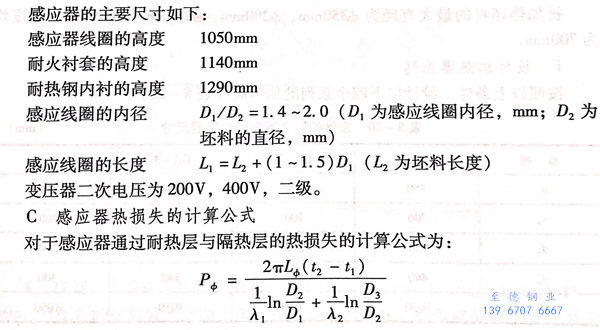

B 感應器的主要尺寸
